Nieszczelność układu lub brak gumowej podkładki? Druk 3D z elastycznego TPU jako ratunek dla mechaników

W świecie mechaniki i hydrauliki często zdarza się, że awaria potężnej maszyny lub samochodu spowodowana jest uszkodzeniem drobnego elementu uszczelniającego, którego koszt produkcji nie przekracza kilku złotych.

Problem pojawia się, gdy owa uszczelka ma niestandardowy kształt, nie jest typowym oringiem dostępnym w każdym sklepie rolniczym, a producent urządzenia zakończył wsparcie techniczne dekadę temu. Tradycyjne metody, takie jak wycinanie uszczelek z arkusza gumy nożyczkami, są nieprecyzyjne i często zawodne przy skomplikowanych geometriach kanałów. Nowoczesne technologie przyrostowe oferują rozwiązanie w postaci druku z elastomerów termoplastycznych, które zachowują się jak guma, ale można im nadać dowolny kształt cyfrowy. Jeśli szukasz rozwiązania problemu nieszczelności, dowiedz się, jak zamówić nietypowe uszczelki i podkładki z TPU/gumy zlecając wydruk elastyczny na Zlecenia3D.pl, co pozwoli Ci dorobić każdy element uszczelniający na wymiar.

Czym jest TPU i dlaczego zastępuje tradycyjną gumę?

Właściwości termoplastycznego poliuretanu w przemyśle

Materiał TPU (Thermoplastic Polyurethane) to zaawansowane tworzywo inżynieryjne, które łączy w sobie elastyczność i giętkość gumy z wytrzymałością twardych plastików. W przeciwieństwie do gumy wulkanizowanej, TPU można topić i formować w drukarkach 3D, uzyskując obiekty o niesamowitej odporności na ścieranie, pękanie przy wielokrotnym zginaniu oraz rozdzieranie. Jest to materiał idealny do produkcji elementów, które muszą pracować dynamicznie, takich jak osłony przegubów, odbojniki drzwi czy elastyczne sprzęgła kłowe. Jego struktura chemiczna zapewnia również wysoką odporność na oleje, smary i wiele rozpuszczalników przemysłowych, co czyni go doskonałym zamiennikiem dla elementów gumowych w środowisku warsztatowym i motoryzacyjnym.

Twardość w skali Shore’a: Od miękkiej gumki do twardej opony

Dobór odpowiedniego parametru 85A, 90A lub 95A

Jedną z największych zalet druku 3D z materiałów elastycznych jest możliwość precyzyjnego doboru twardości elementu, określanej w skali Shore A. Standardowe filamenty TPU mają twardość około 95A, co przypomina twardą gumę z obcasa buta lub kółka deskorolki – są elastyczne, ale sztywne konstrukcyjnie. Dostępne są jednak również bardziej miękkie odmiany (np. 85A lub 70A), które w dotyku przypominają miękką uszczelkę silikonową lub gumkę recepturkę. Projektant może dodatkowo sterować „odczuwalną miękkością” obiektu poprzez zmianę gęstości wypełnienia (infill) – uszczelka o twardości 95A z pustym wnętrzem będzie zachowywać się jak miękka gąbka. Ta wszechstronność pozwala inżynierom na idealne dopasowanie charakterystyki uszczelnienia do siły docisku w konkretnym urządzeniu.

Uszczelki płaskie o skomplikowanych kształtach (Custom Shapes)

Eliminacja kosztownych wykrojników stalowych

W tradycyjnym przemyśle, aby wyciąć serię uszczelek o nieregularnym kształcie, konieczne jest zamówienie drogiego wykrojnika stalowego, co przy produkcji jednostkowej jest całkowicie nieopłacalne. Druk 3D eliminuje ten koszt początkowy – głowica drukarki „rysuje” kształt uszczelki warstwa po warstwie bezpośrednio na stole roboczym. Możliwe jest wydrukowanie uszczelki z kanałami wewnętrznymi, zmienną grubością w różnych strefach (co jest niemożliwe przy wycinaniu z arkusza) lub zintegrowanymi kołnierzami montażowymi. Dzięki temu można uszczelnić np. starą pompę wody, pokrywę zaworów w zabytkowym silniku czy nietypowy właz zbiornika, do których części zamienne nie istnieją od lat.

Odporność chemiczna i termiczna uszczelek z TPU

Praca w środowisku olejów, benzyny i smarów

Zastosowanie uszczelek drukowanych w motoryzacji wymaga pewności, że materiał nie rozpuści się pod wpływem płynów eksploatacyjnych. Dobrej jakości TPU wykazuje doskonałą odporność na oleje mineralne, smary litowe oraz paliwa (choć tu zalecane są testy konkretnego filamentu), co pozwala na stosowanie go jako uszczelek pokryw, korków wlewu czy podkładek pod śruby. Należy jednak pamiętać o ograniczeniach temperaturowych – większość materiałów TPU zachowuje swoje właściwości do około 80-90°C. Powyżej tej temperatury materiał może stać się zbyt miękki i ulec trwałej deformacji pod naciskiem. Dlatego do uszczelnień głowicy silnika czy układu wydechowego druk 3D z termoplastów się nie nadaje, ale w układzie dolotowym powietrza czy chłodzenia sprawdzi się znakomicie.

Amortyzatory drgań i nóżki antywibracyjne (Dampers)

Wyciszanie maszyn i ochrona podłoża

Oprócz uszczelniania, materiały elastyczne świetnie sprawdzają się w roli tłumików drgań. Można zaprojektować i wydrukować nóżki antywibracyjne pod kompresor, pralkę czy drukarkę 3D, które skutecznie odizolują urządzenie od podłogi, redukując hałas. Dzięki możliwości projektowania struktur wewnętrznych (np. plastra miodu), drukowany amortyzator może mieć progresywną charakterystykę tłumienia – miękki przy małych drganiach i sztywny przy dużych uderzeniach. Jest to rozwiązanie często stosowane w dronach (mocowanie kamer typu GoPro) oraz w przemyśle maszynowym do ochrony delikatnej elektroniki przed wstrząsami generowanymi przez silniki.

Trudności w druku z materiałów elastycznych

Dlaczego nie każda drukarka poradzi sobie z „gumą”?

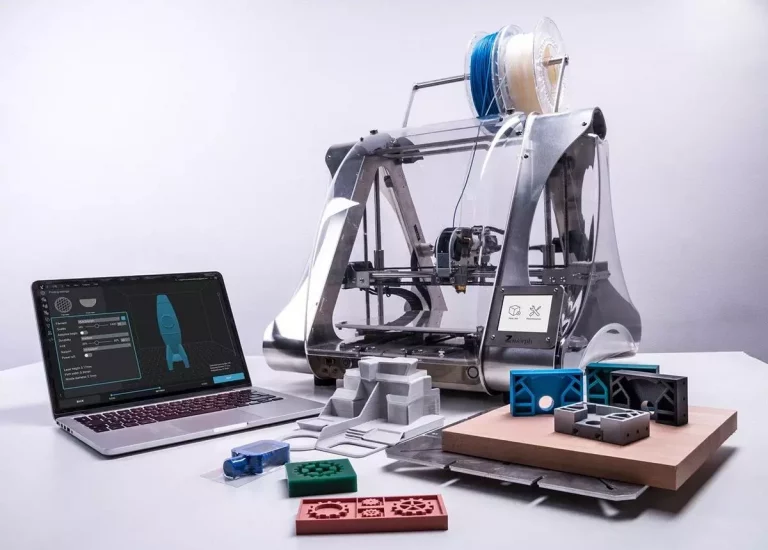

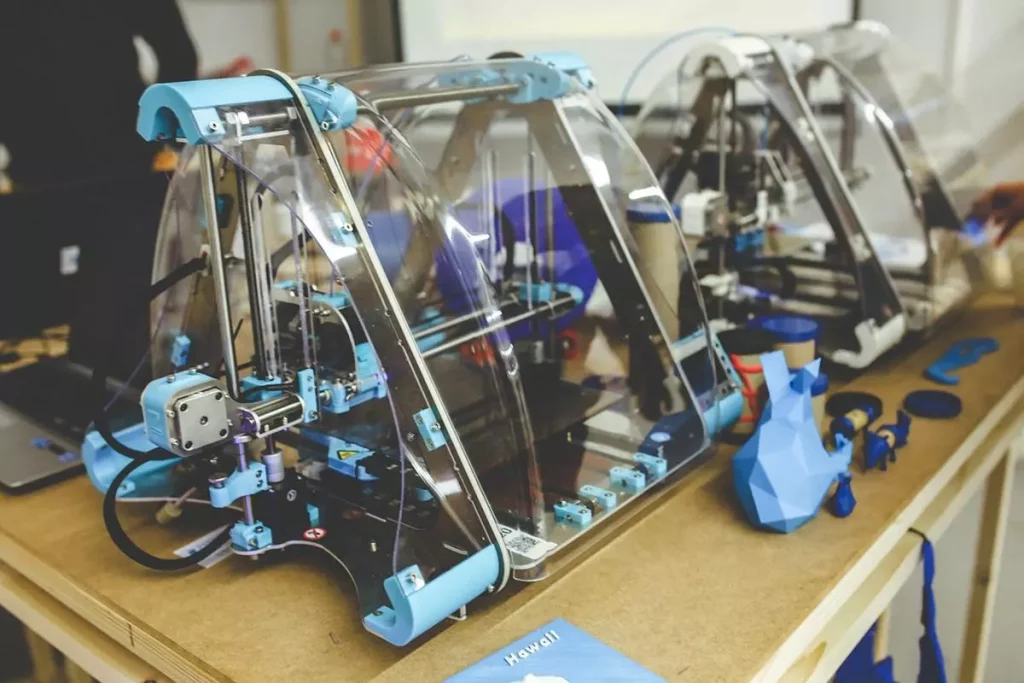

Druk z materiałów elastycznych jest znacznie trudniejszy niż ze sztywnych plastików i wymaga specjalistycznego sprzętu. Filament TPU jest wiotki jak sznurek, co sprawia, że w standardowych drukarkach z ekstruderem typu Bowden często dochodzi do jego zaplątania lub zablokowania w rurce prowadzącej. Aby poprawnie drukować uszczelki, konieczne jest posiadanie drukarki z ekstruderem bezpośrednim (Direct Drive) oraz precyzyjne dobranie parametrów retrakcji i prędkości (zazwyczaj drukuje się bardzo wolno, ok. 20-30 mm/s). Zlecenie wydruku profesjonalnej firmie dysponującej takimi maszynami gwarantuje, że uszczelka będzie szczelna, jednorodna i pozbawiona mikropęknięć, które mogłyby przepuszczać ciecz.

Prototypowanie uszczelek przed wykonaniem formy wtryskowej

Weryfikacja pasowania i siły docisku w R&D

Dla inżynierów projektujących nowe urządzenia, druk 3D uszczelek jest etapem pośrednim przed zamówieniem drogiej formy do wtrysku gumy lub silikonu. Wydrukowanie prototypu z TPU pozwala fizycznie sprawdzić, czy zaprojektowany kształt uszczelki pasuje do rowka w obudowie, czy siła potrzebna do jej ściśnięcia jest odpowiednia i czy zapewnia ona szczelność układu (np. w teście wodnym IP67). Pozwala to wyeliminować błędy projektowe na wczesnym etapie, oszczędzając tysiące złotych na poprawkach formy stalowej. Często okazuje się, że uszczelka musi być o 0.5 mm grubsza lub mieć inny profil, co weryfikuje właśnie szybki wydruk próbny.

Odtwarzanie elementów wnętrza pojazdów (Interior Parts)

Gałki, mieszki i przyciski soft-touch

Materiały elastyczne znajdują zastosowanie nie tylko pod maską, ale i w kabinie kierowcy. Wiele elementów wyposażenia wnętrza, takich jak miękkie wkładki do uchwytów na kubki (cup holders), osłony dźwigni zmiany biegów czy przyciski pokryte gumą, z czasem ulega degradacji i staje się lepka. Druk 3D pozwala na odtworzenie tych elementów z czarnego, matowego TPU, który jest przyjemny w dotyku i estetyczny. Dzięki elastyczności, taki element można łatwo wcisnąć na miejsce (montaż na wcisk), a jego trwałość przewyższa często oryginalne powłoki „soft touch”, które łuszczą się po kilku latach użytkowania.
